Postęp Zajezdni Annopol w technologii BIM



Budowa zajezdni tramwajowej R-5 Annopol wielkimi krokami zbliża się do końca. Kluczowa dla rozbudowy warszawskiej sieci tramwajowej inwestycja zmienia swe oblicze nie tylko w realnym świecie, ale i w środowisku BIM (Building Information Modeling). Cykl życia każdego budynku ma swoje odzwierciedlenie na wirtualnych modelach. Spójrzmy jak dzisiaj przedstawiają się wybrane obiekty na trójwymiarowych modelach realizacyjnych BIM.

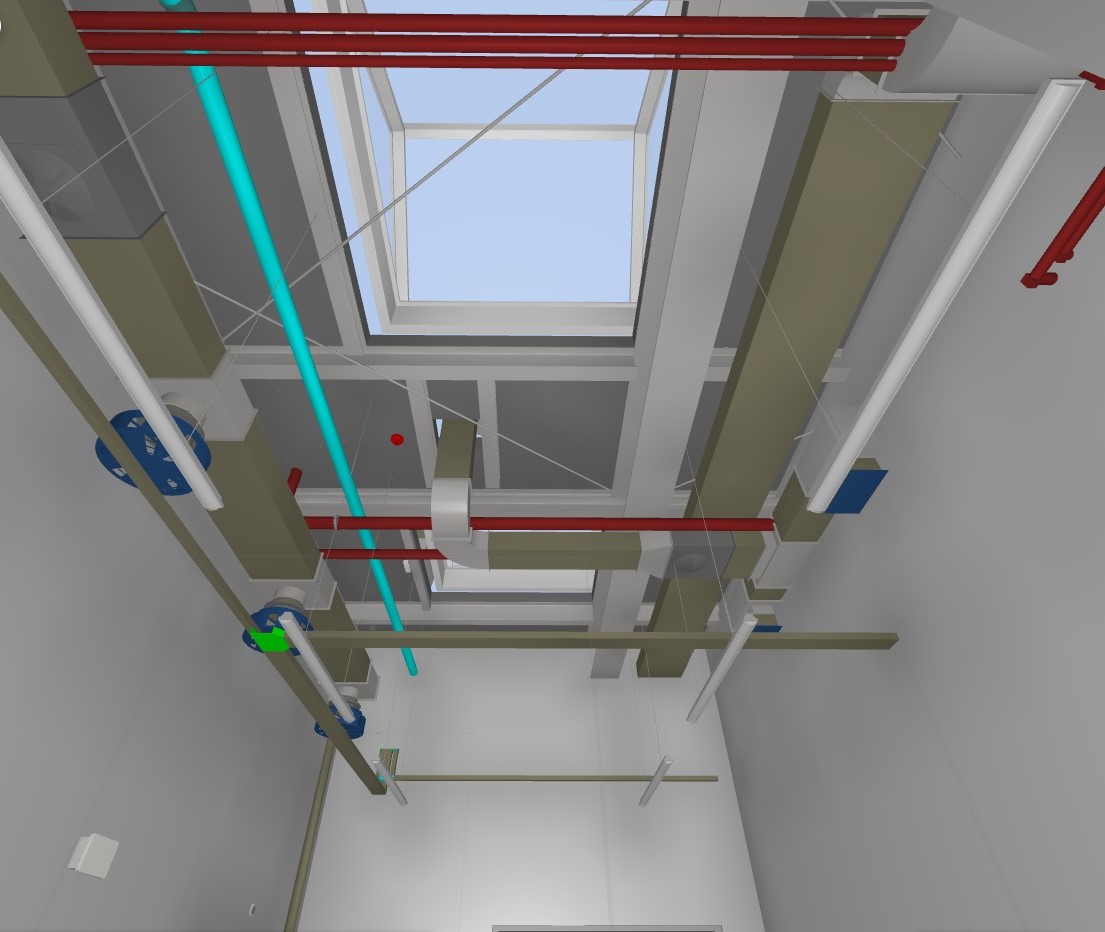

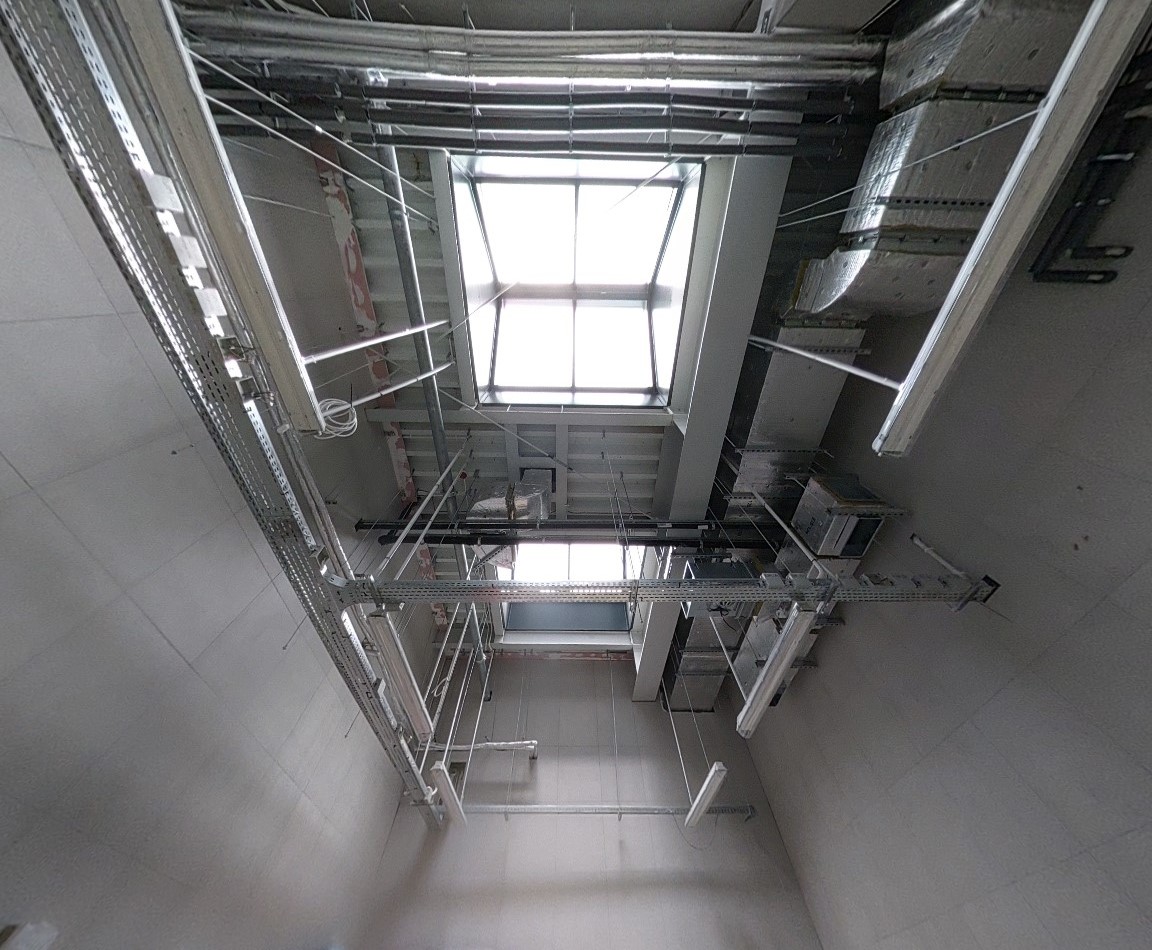

                                               Budynek Hali (bud. nr 1B) – Pomieszczenie warsztatowe klejenia laminatów – układ instalacji sanitarno-elektrycznych

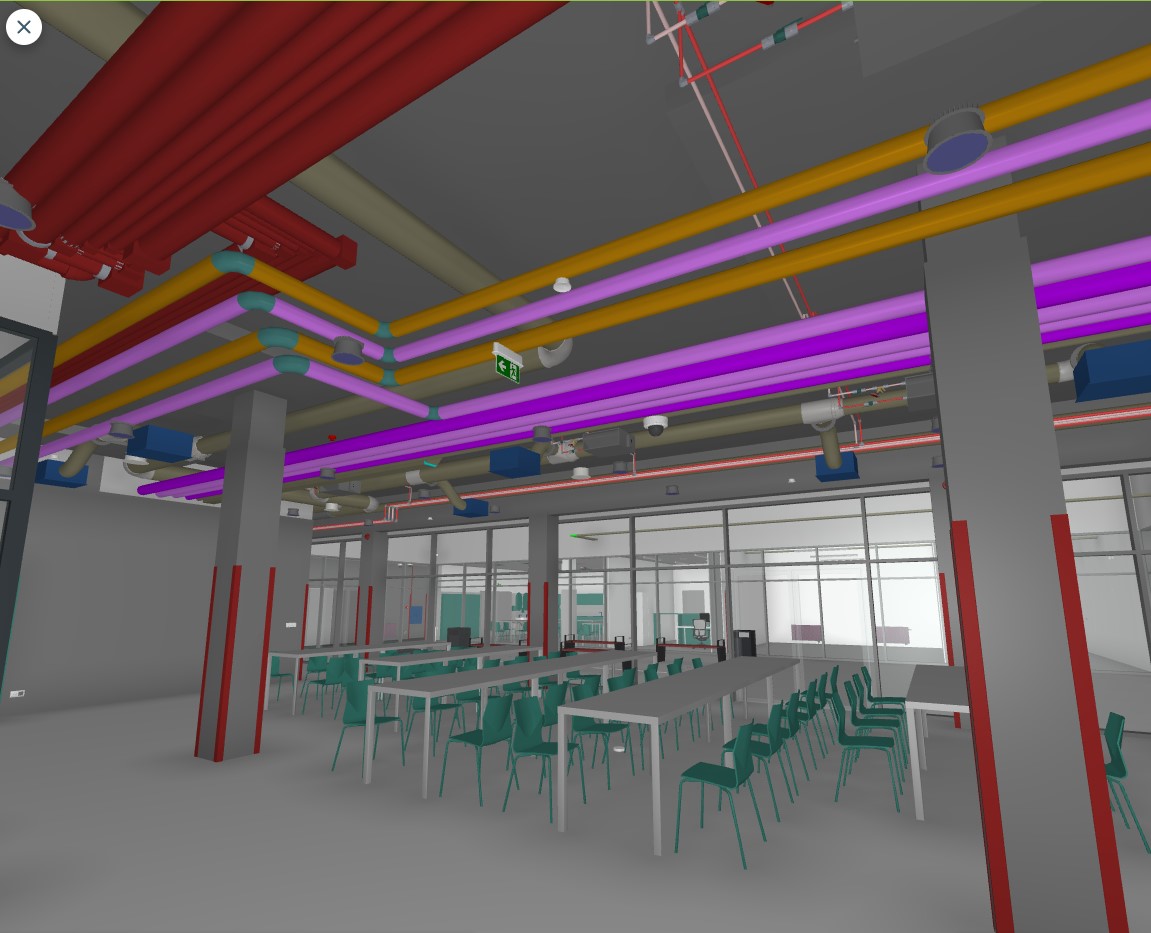

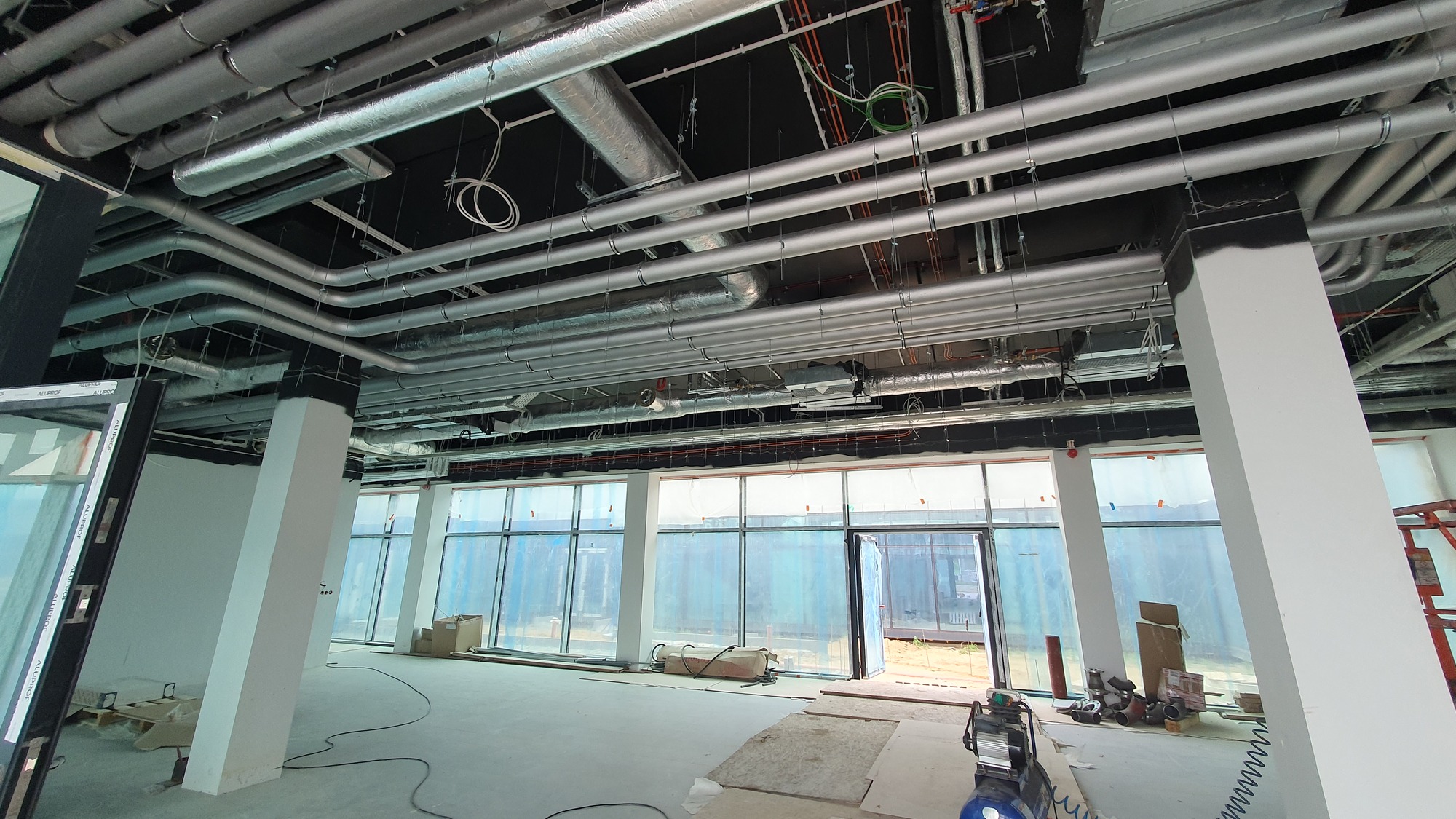

Budynek Hali (bud. nr 1B) – Hall – układ instalacji sanitarnych

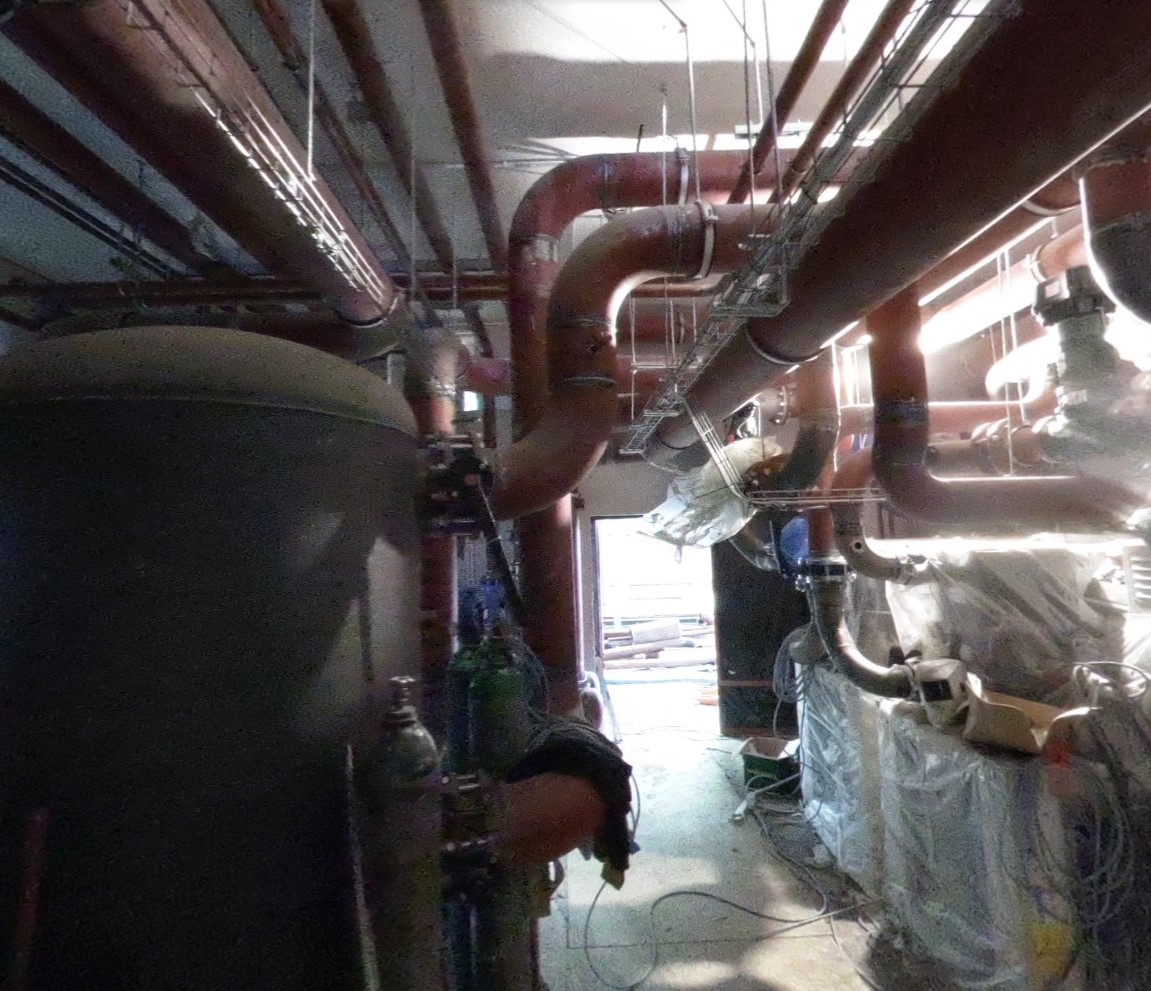

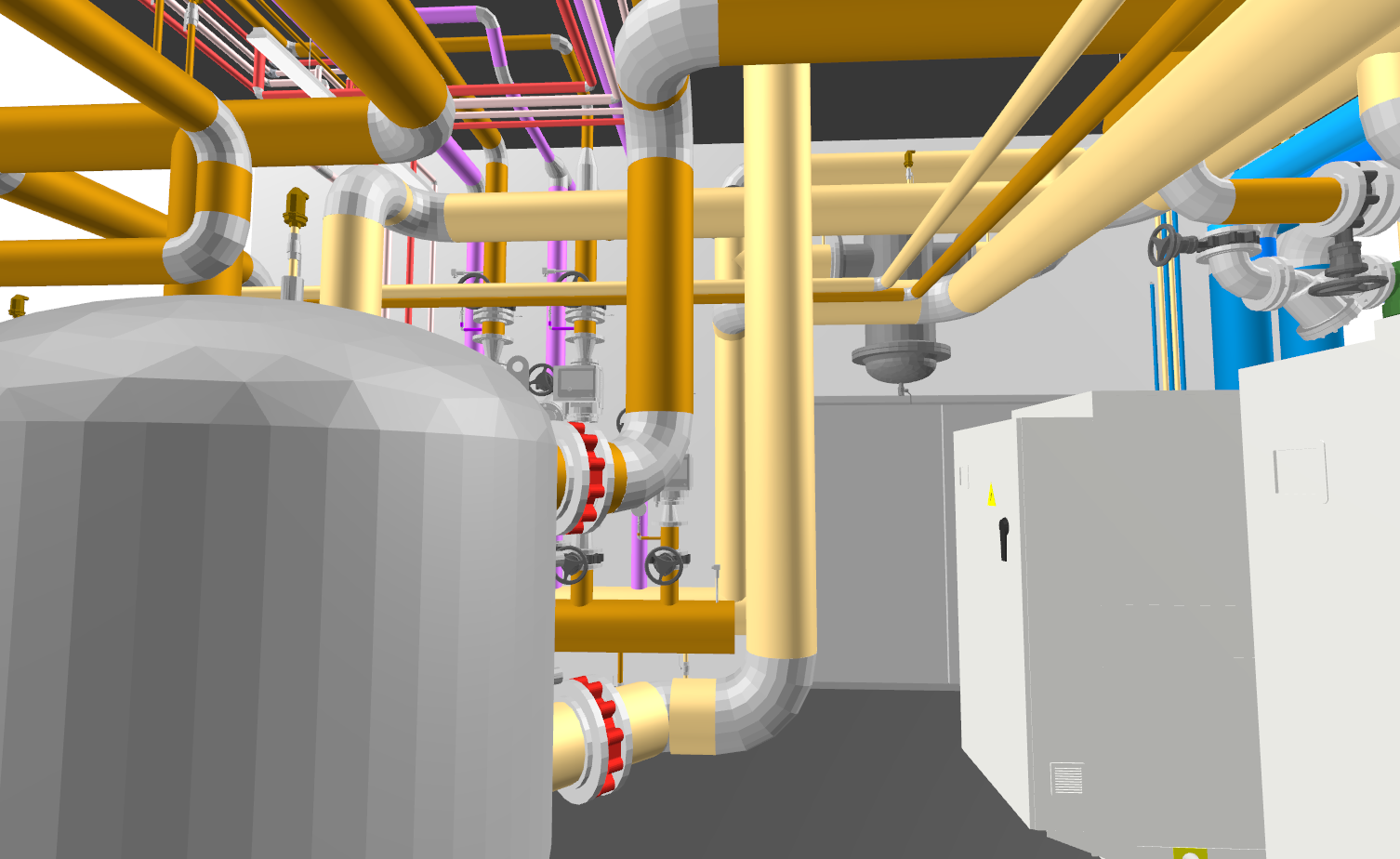

  Budynek Hali (bud. nr 1 B) – Kotłownia – instalacja centralnego ogrzewania



Budynek Hali (bud. nr 1B) – Pomieszczenie Kierownika zespołu zaplecza

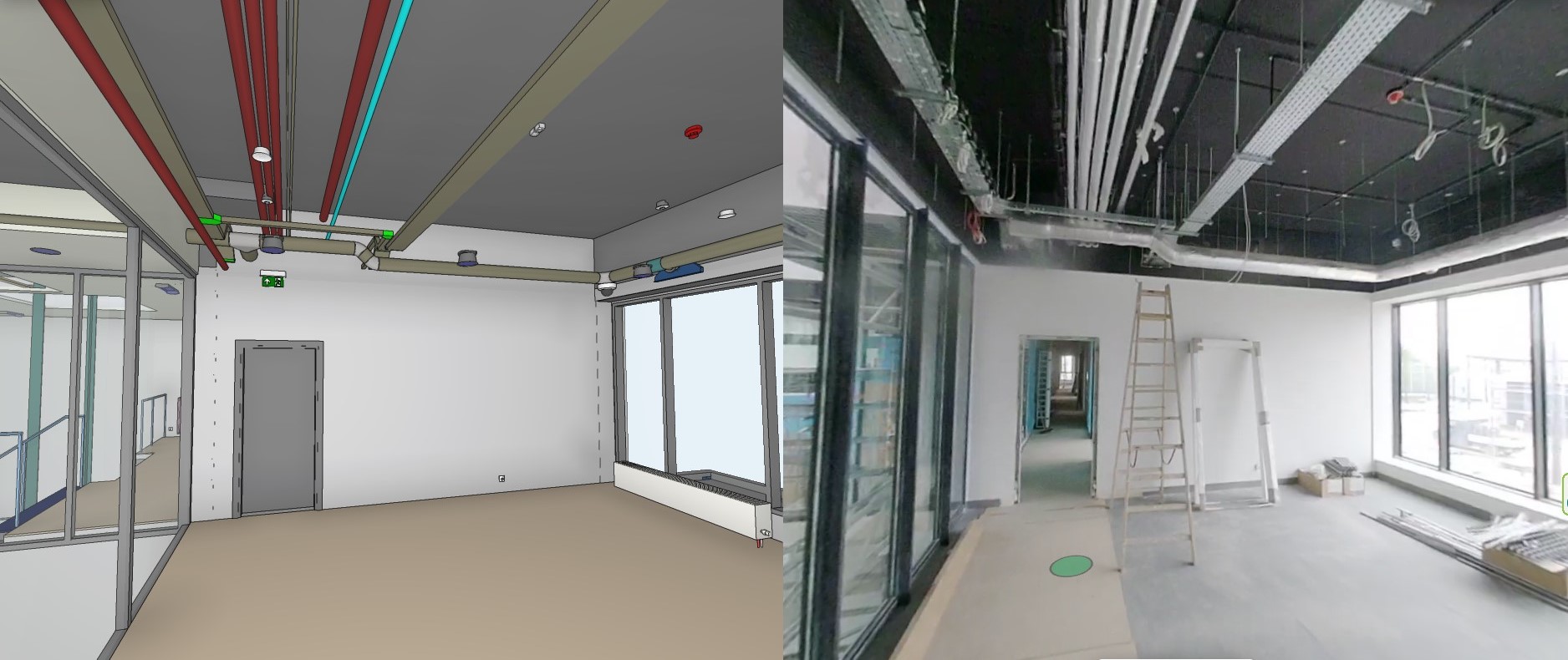

Budynek administracyjny (bud. nr 2) – Hall

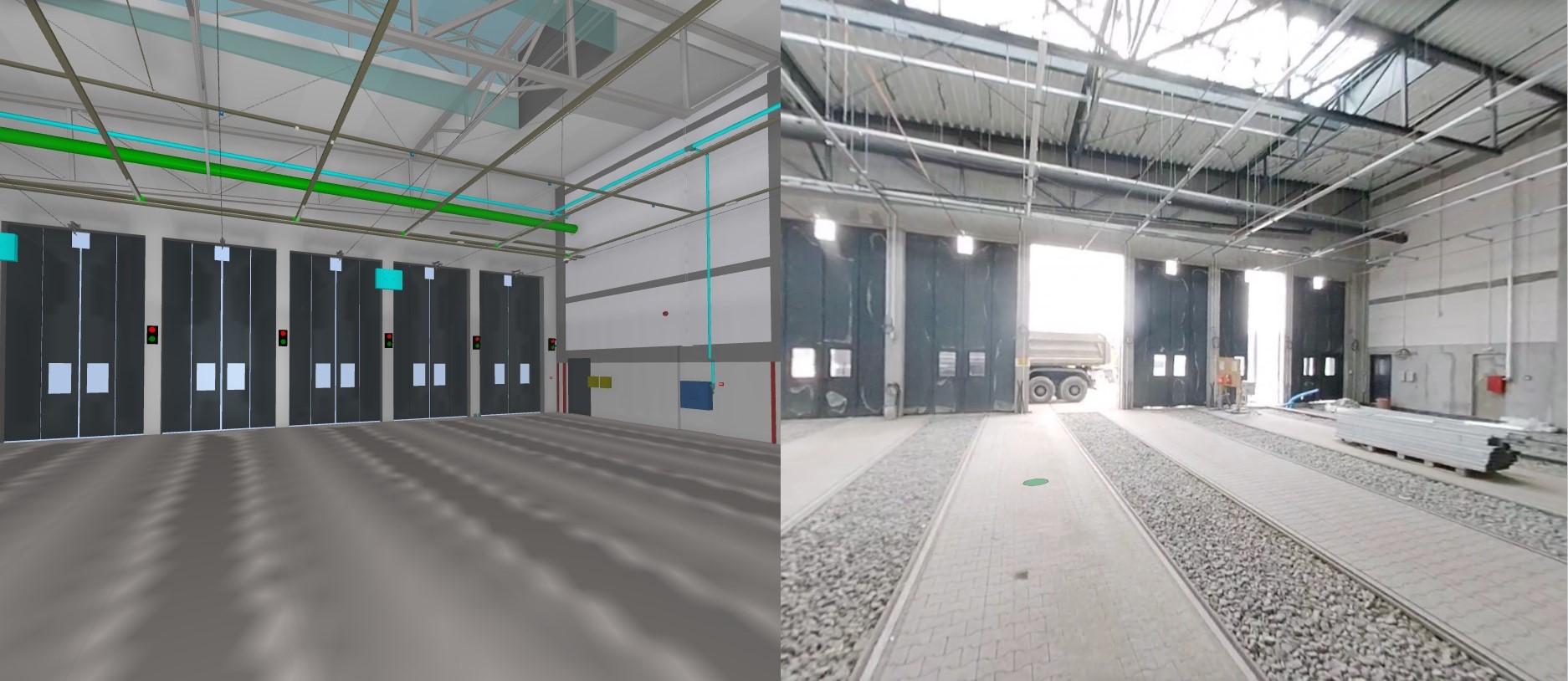

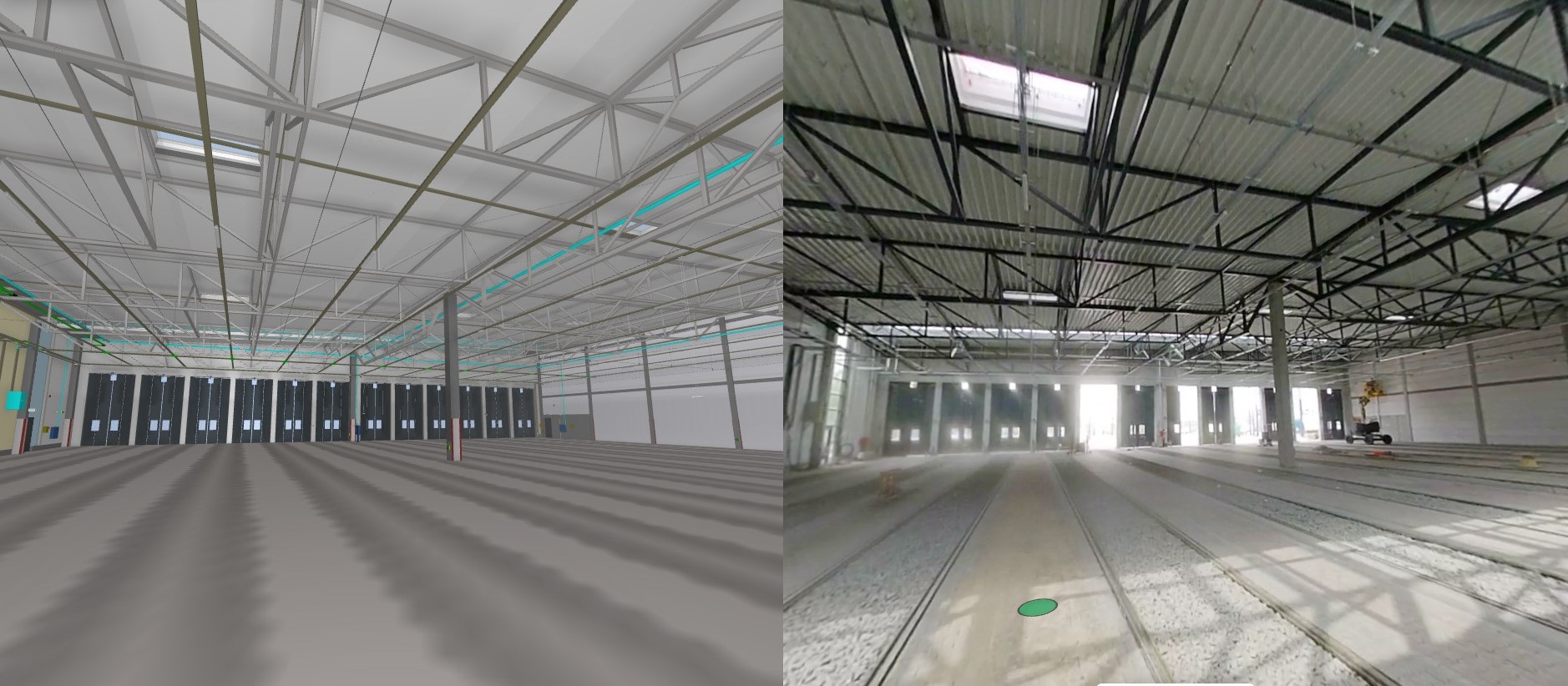

Hala postojowa (bud. nr 3) – Bramy wjazdowe wraz z układem instalacji sanitarno-elektrycznej



Hala postojowa (bud. nr 3) – Bramy wjazdowe wraz z konstrukcją stalową dachu

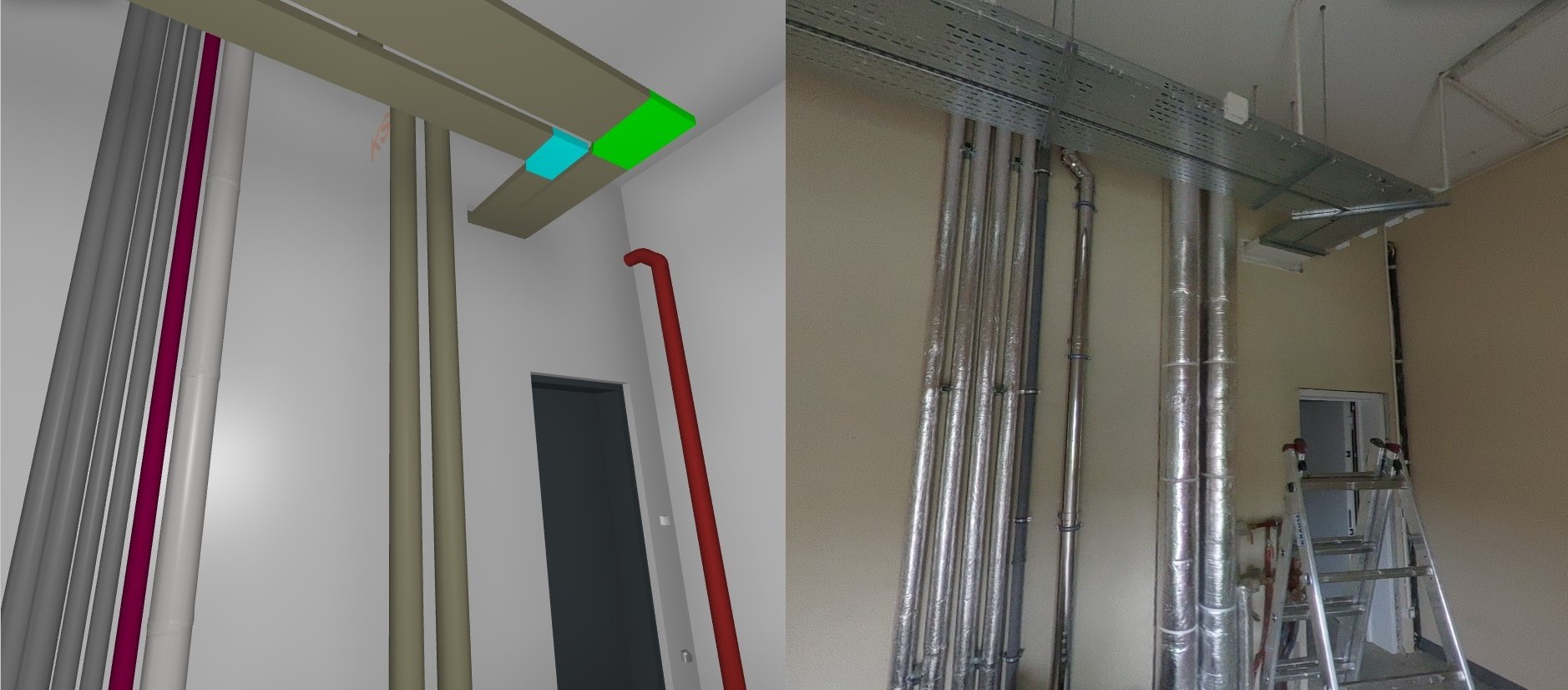

Budynek podstacji trakcyjnej (bud. nr 4) – Pomieszczenie techniczne – układ instalacji sanitarnej

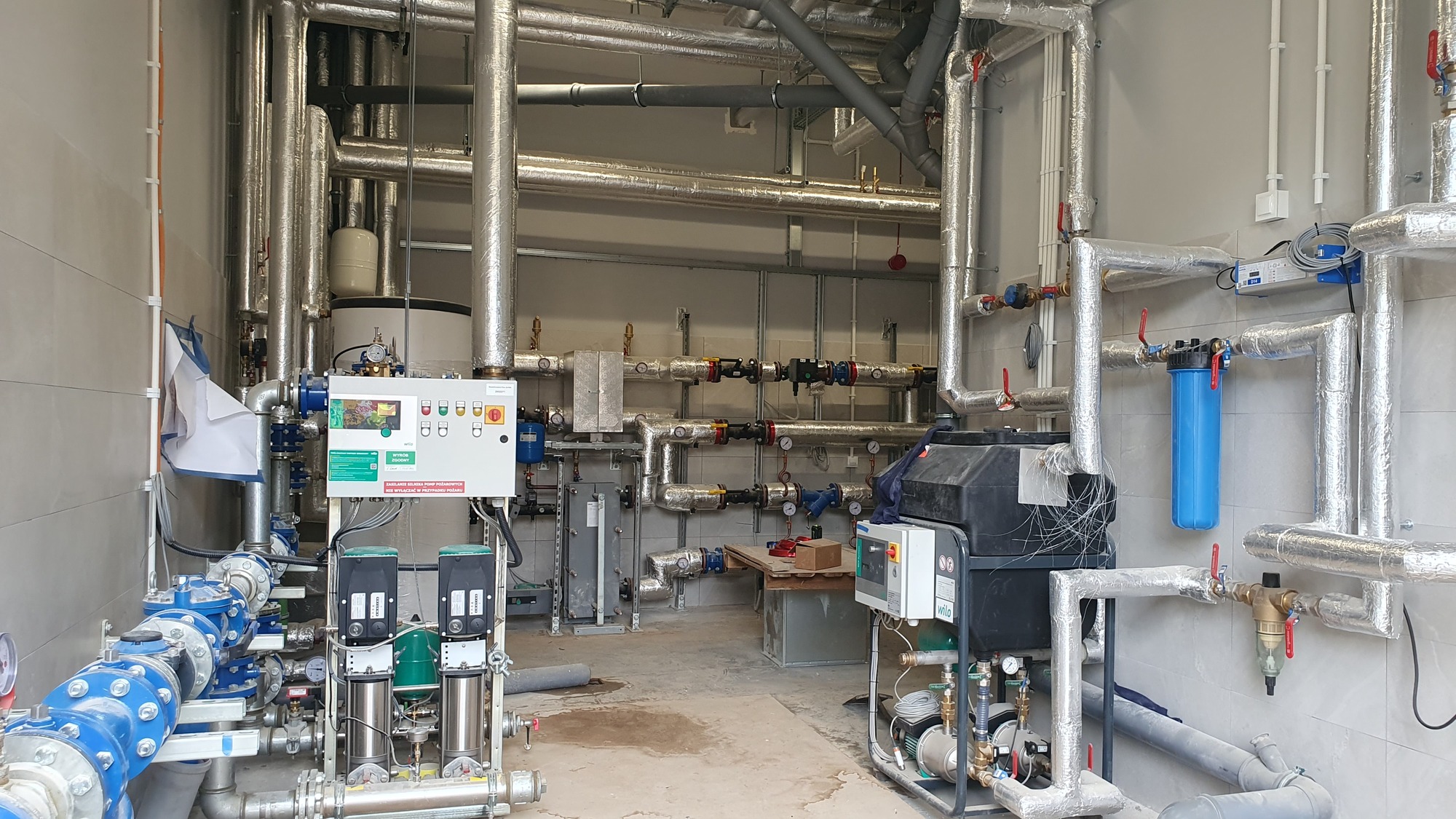

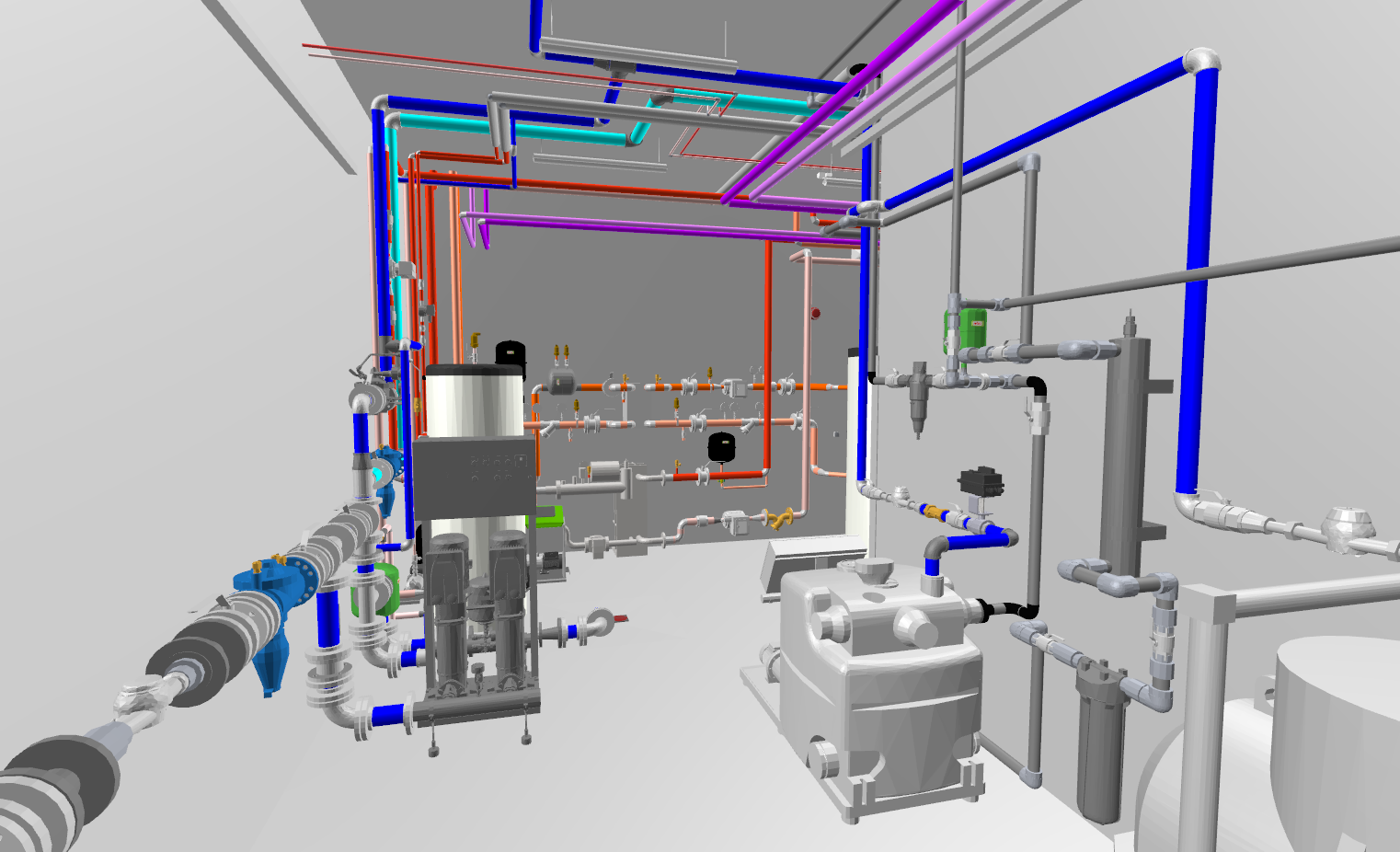

Bud. nr 5 (pogotowia sieciowego i torów) – pomieszczenie hydroforni – układ instalacji sanitarnej

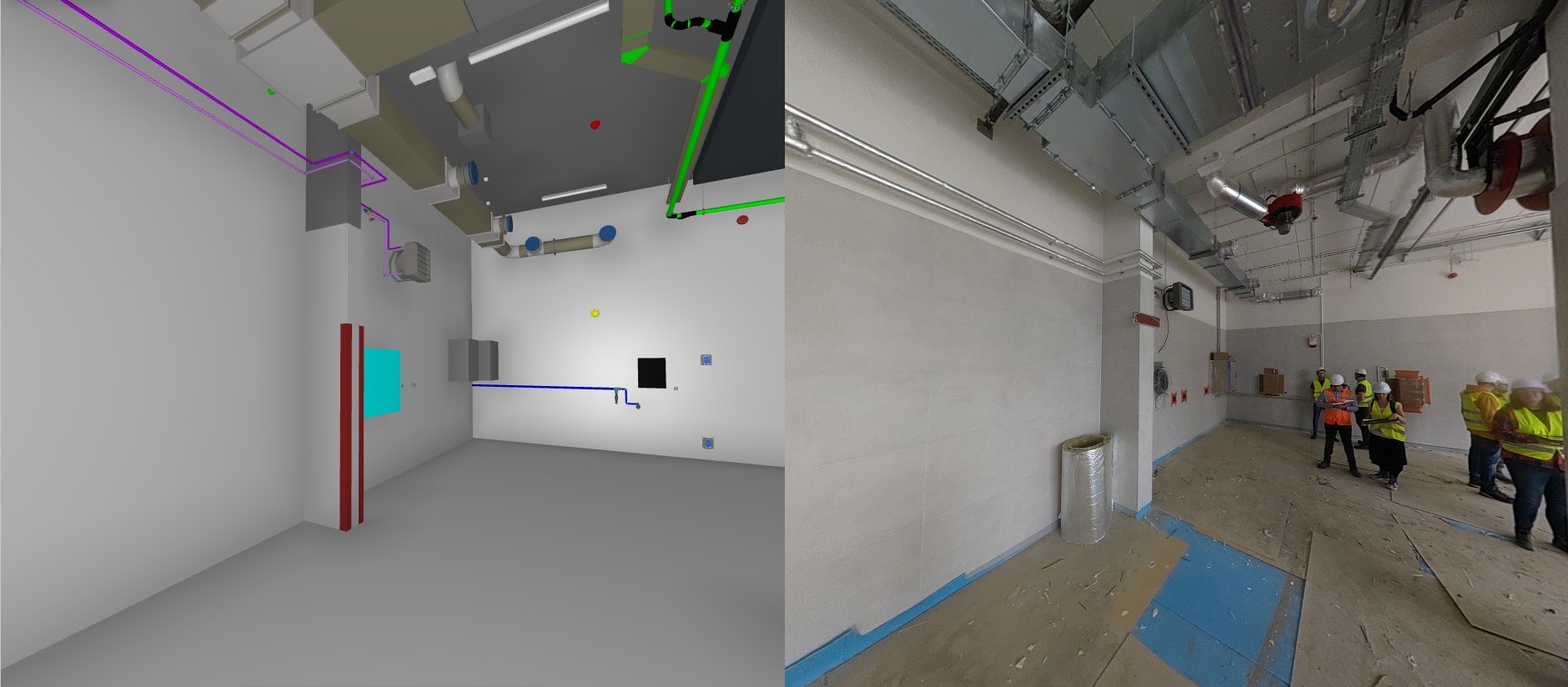

Budynek garażowy z zapleczem (bud. nr 8) – Garaż – układ instalacji sanitarnej

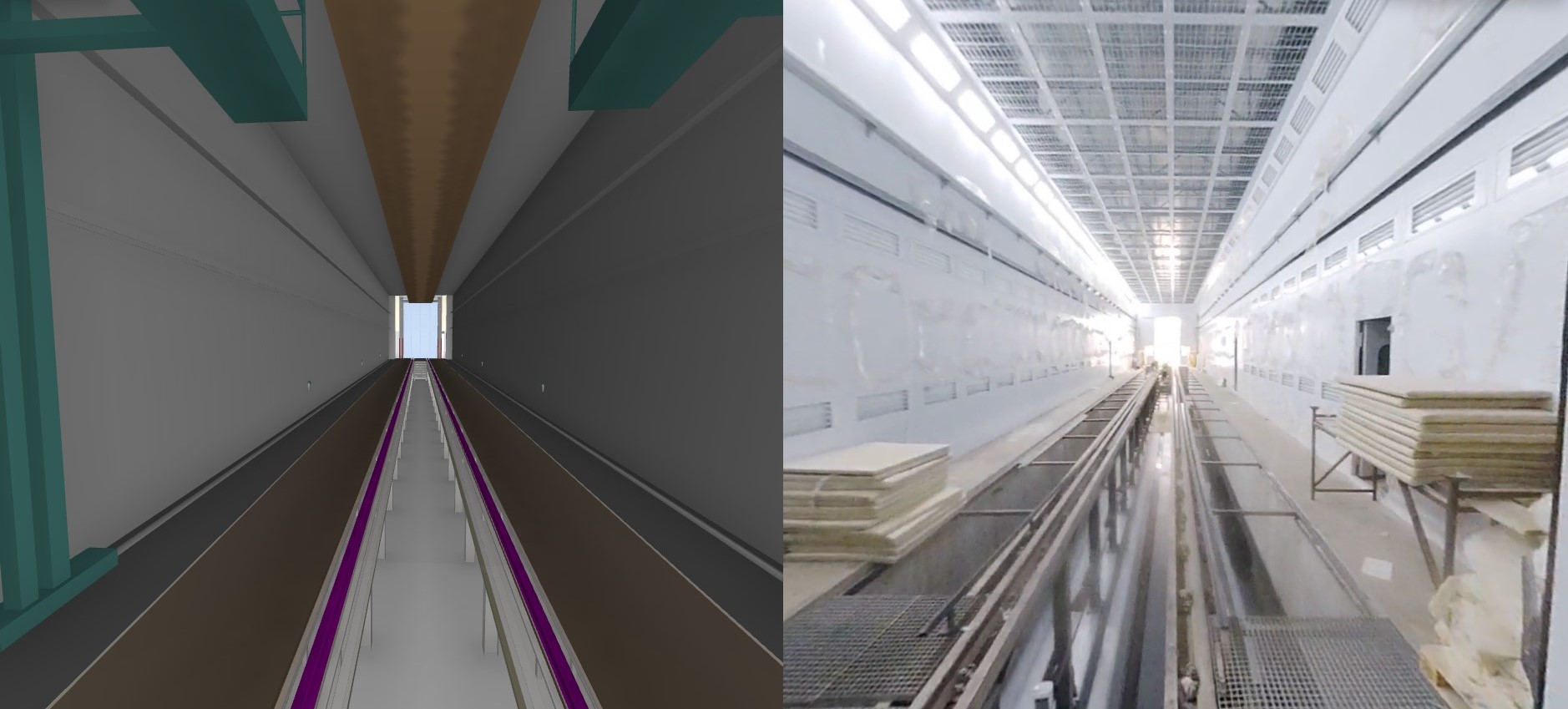

Budynek lakierni, garaż wagonów powypadkowych i pługów (bud. nr 9) – Kabina lakiernicza



Budynek lakierni, garaż wagonów powypadkowych i pługów (bud. nr 9)

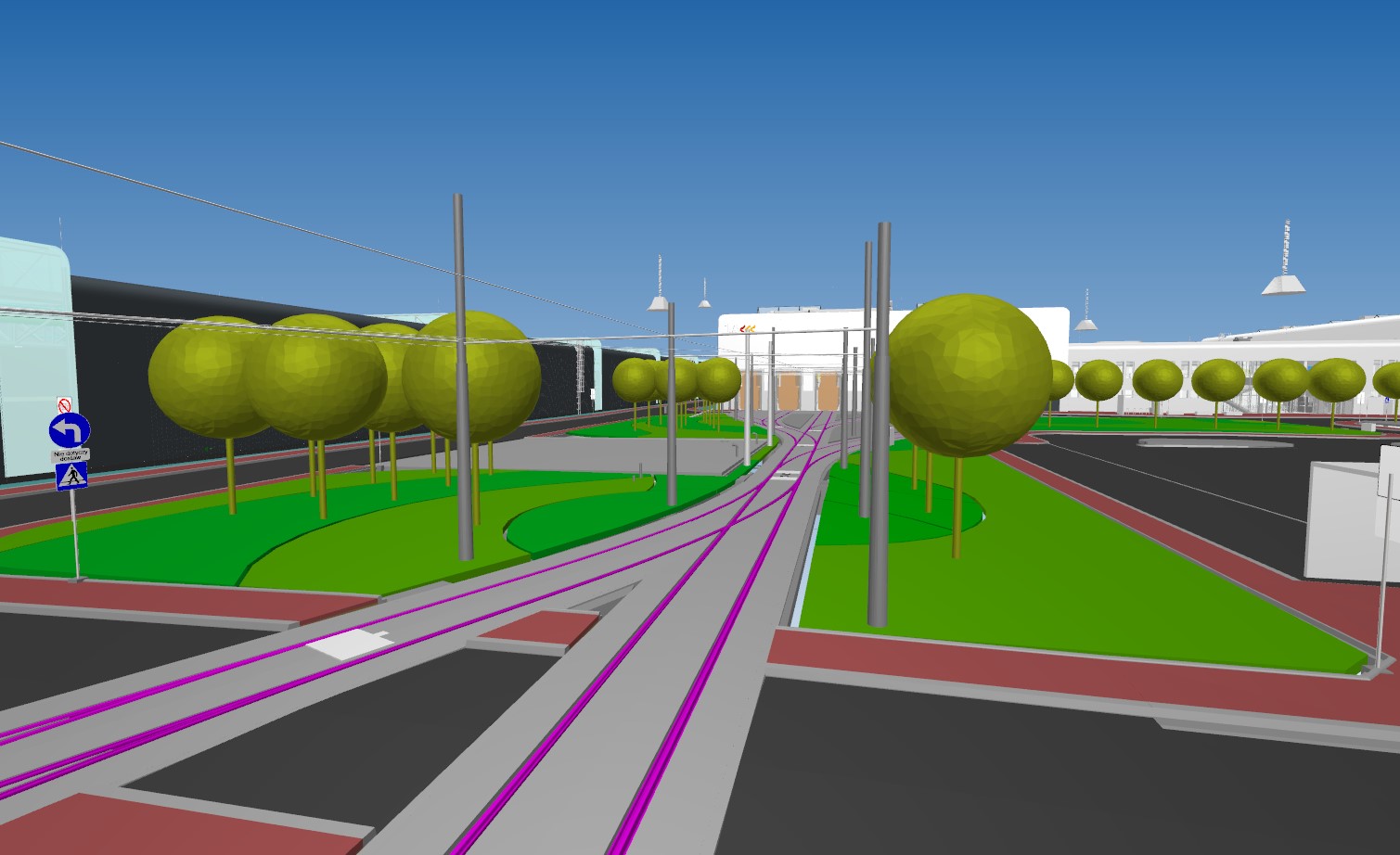

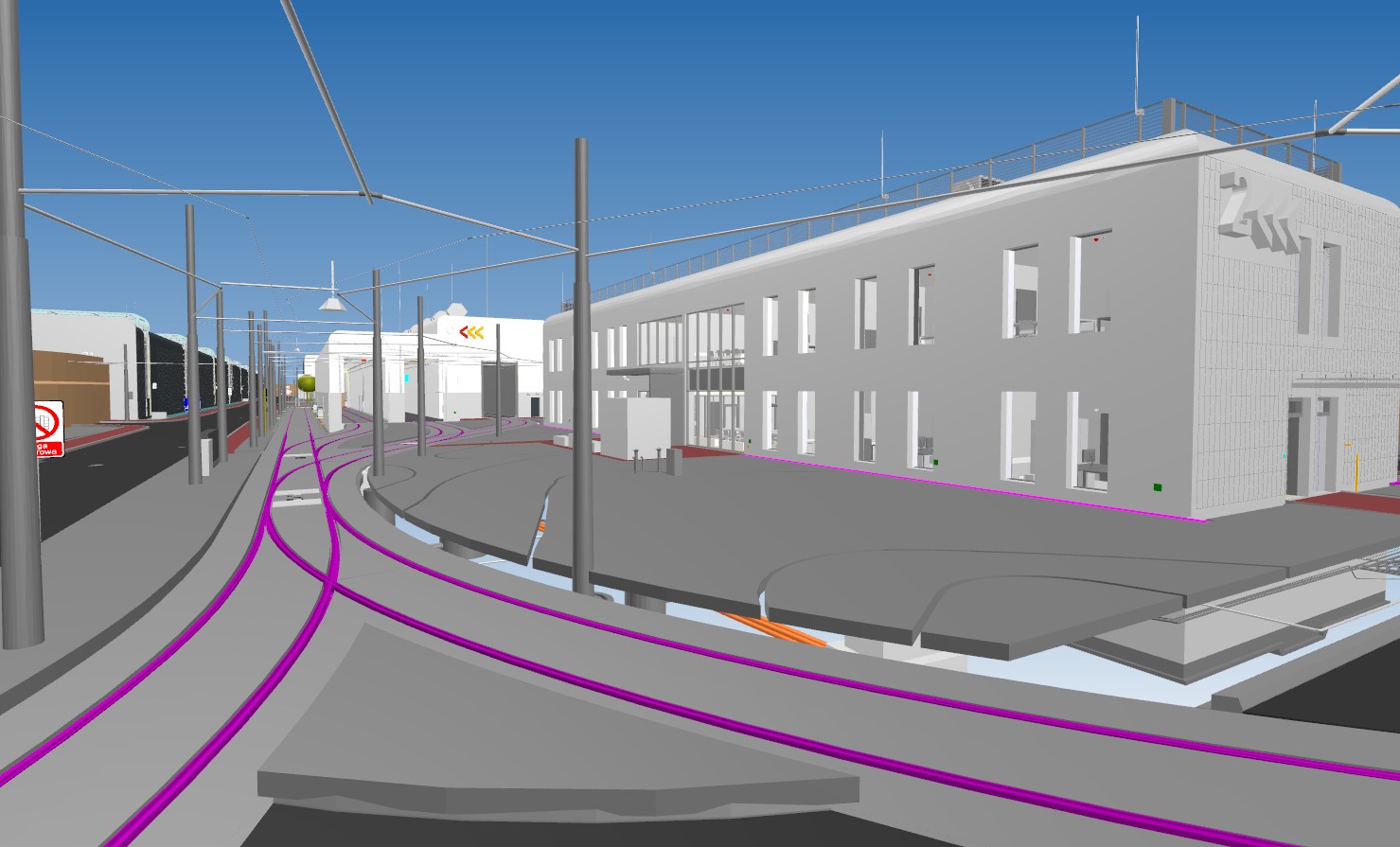

Układ torowy do budynku nr 9 (bud. lakierni, garaż wagonów powypadkowych i pługów)

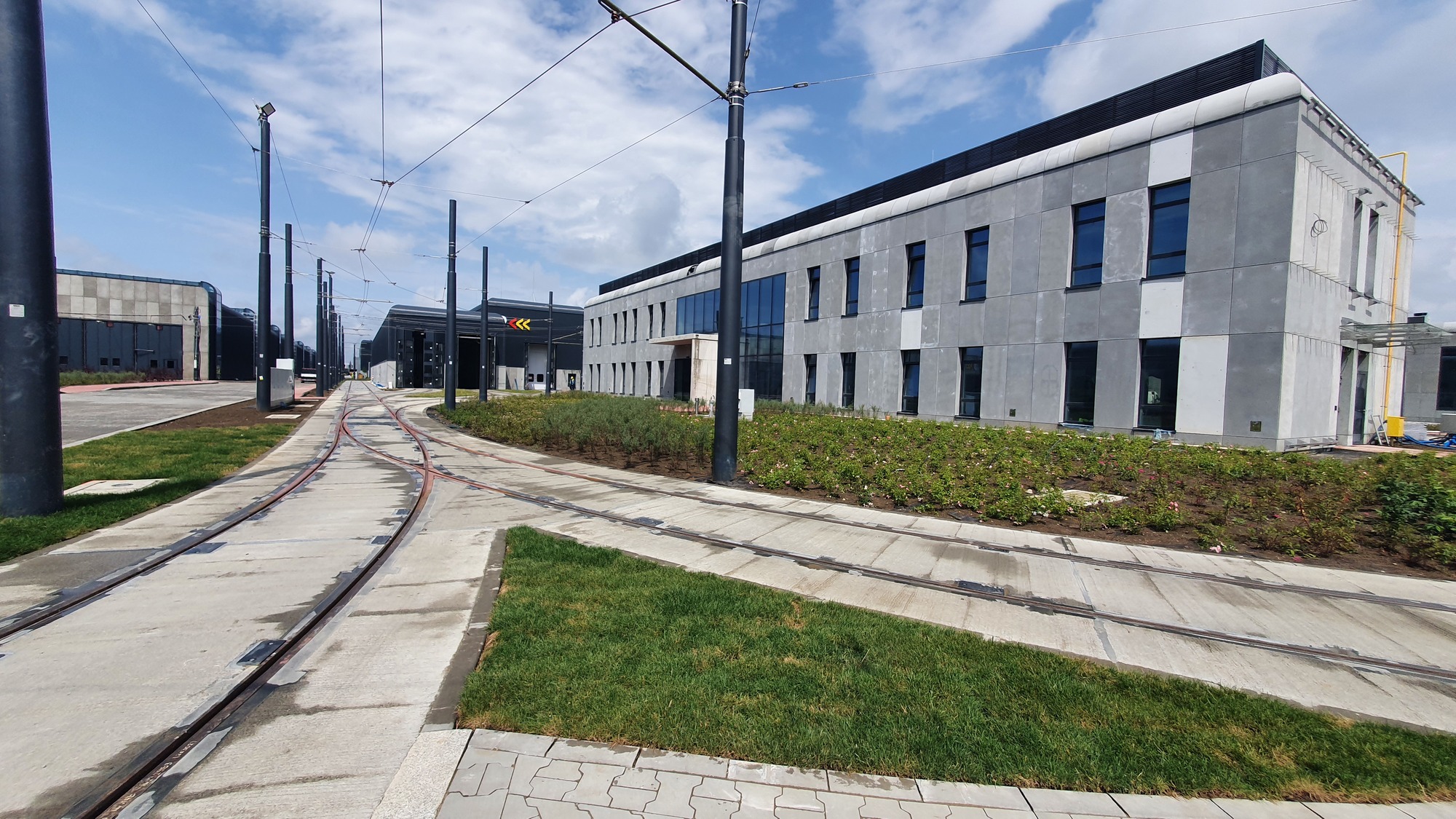

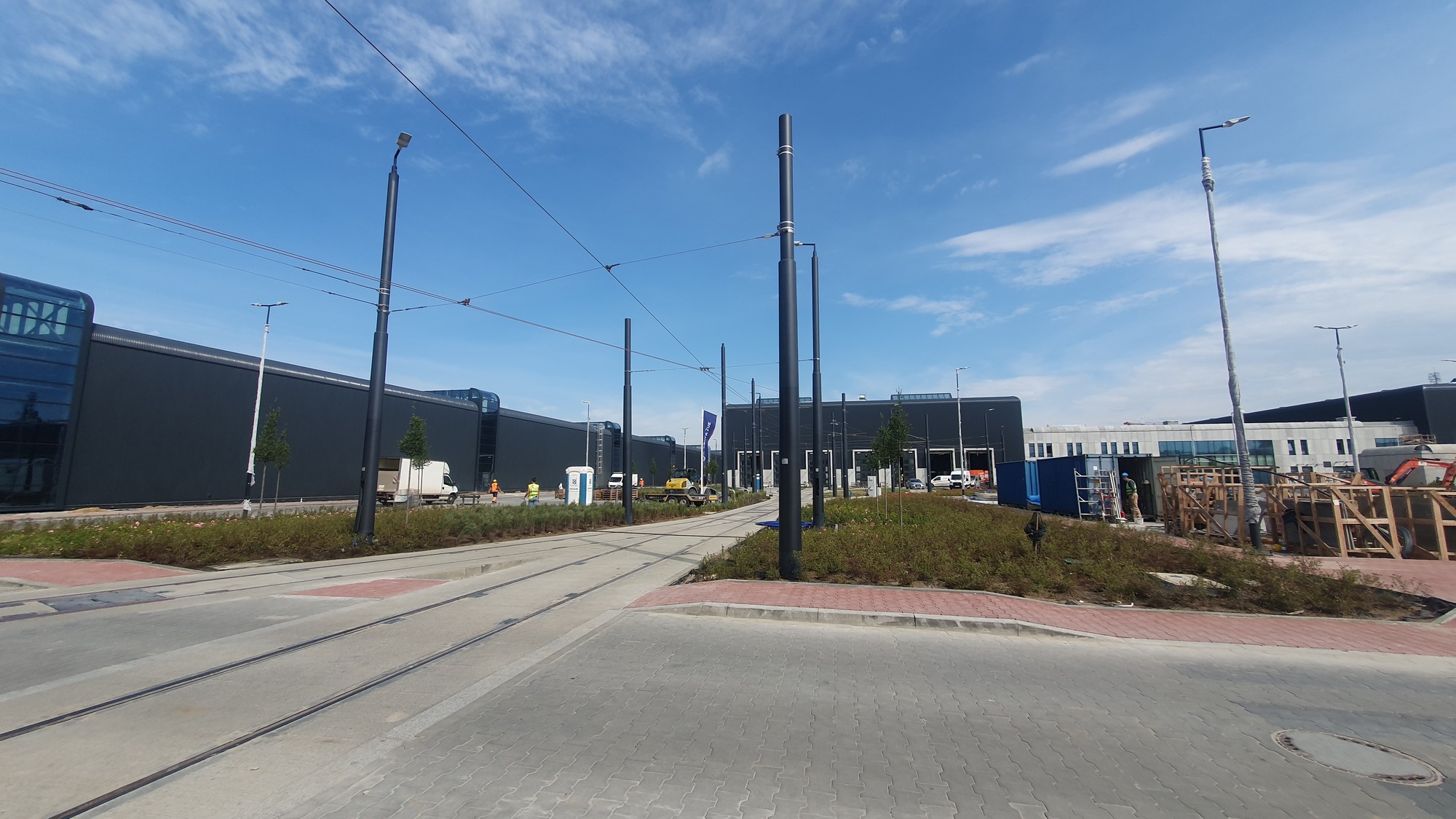

Nasadzenia między Bud. Nr 9, a Bud. Nr 1A

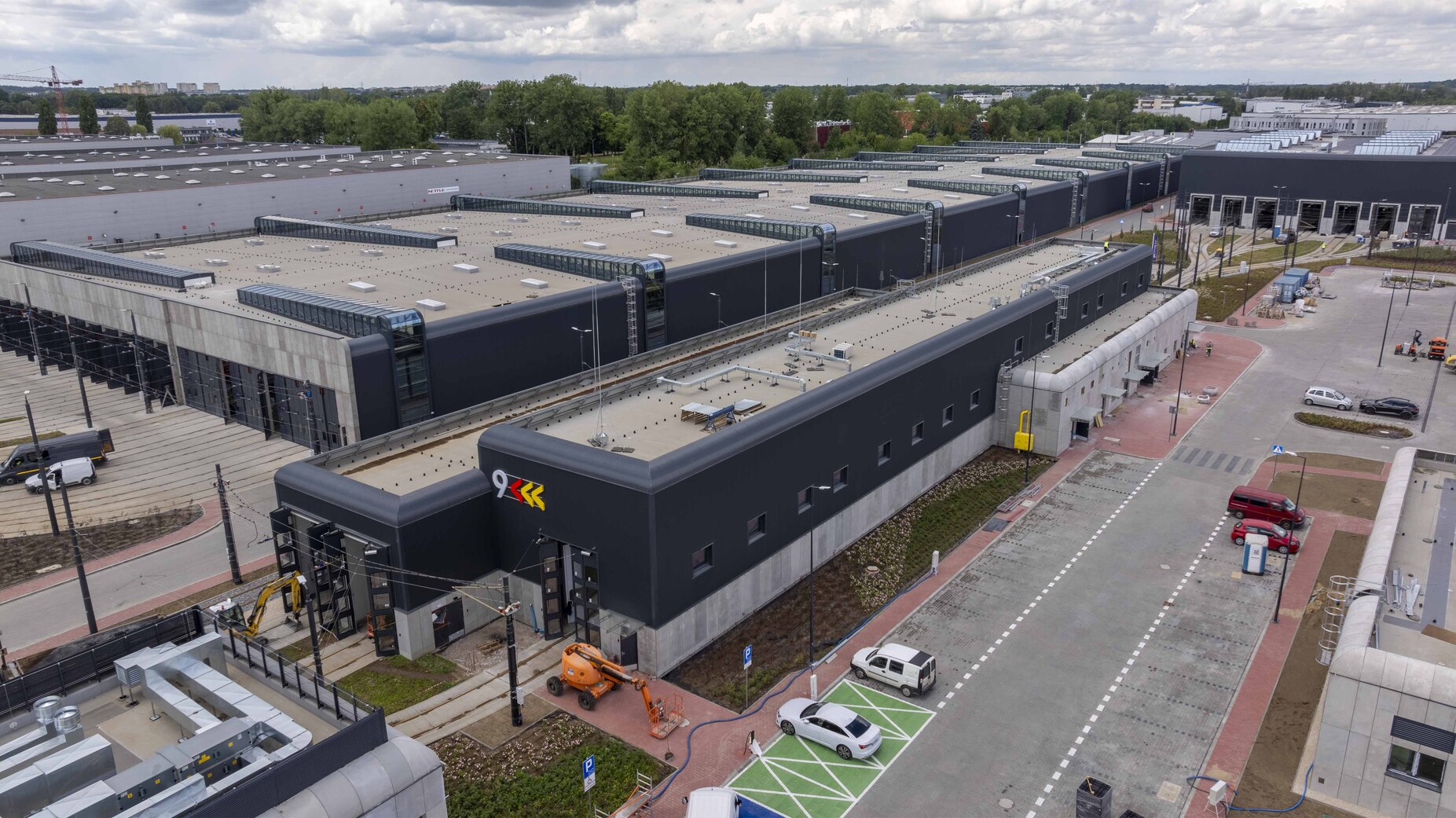

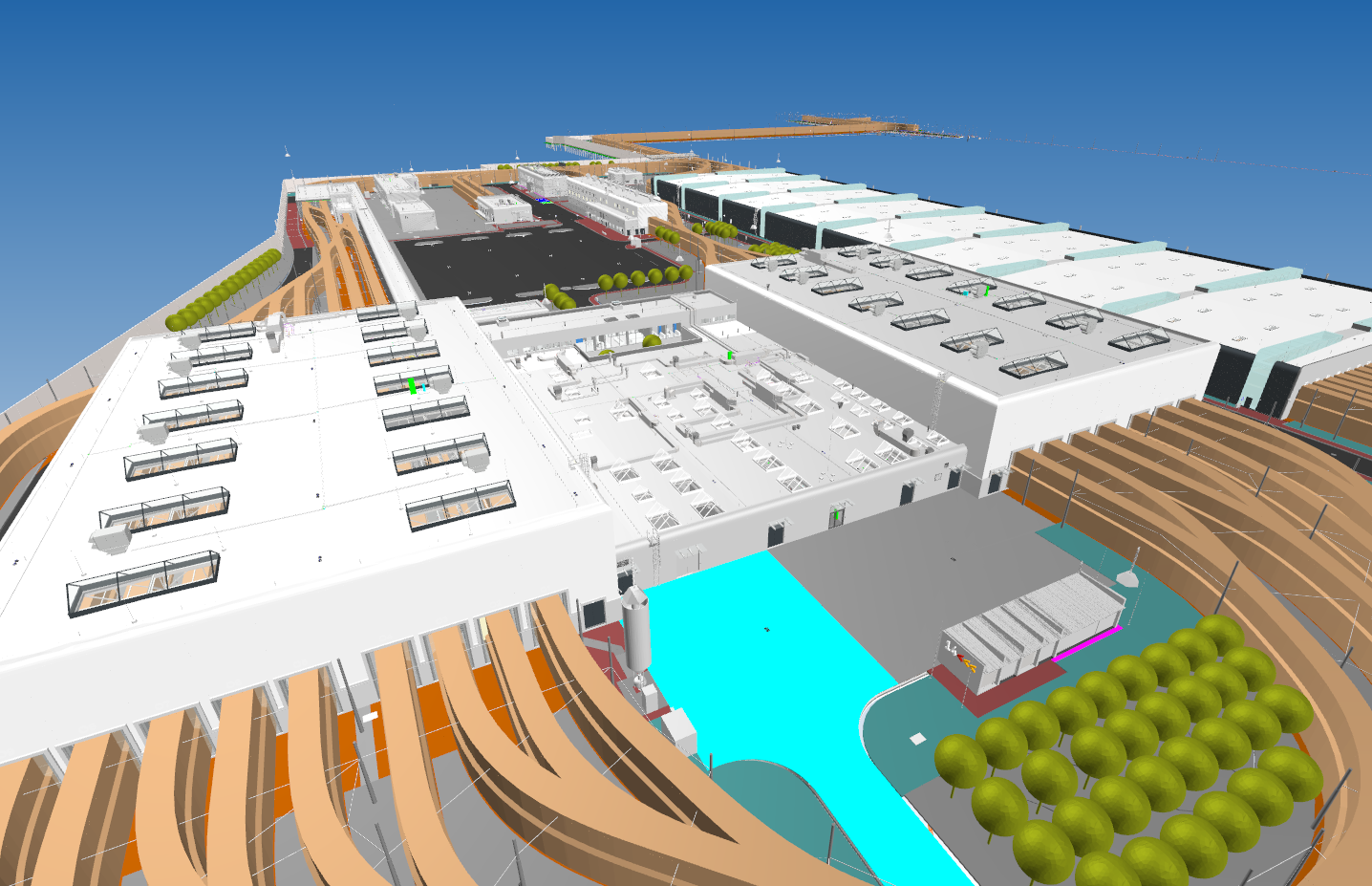

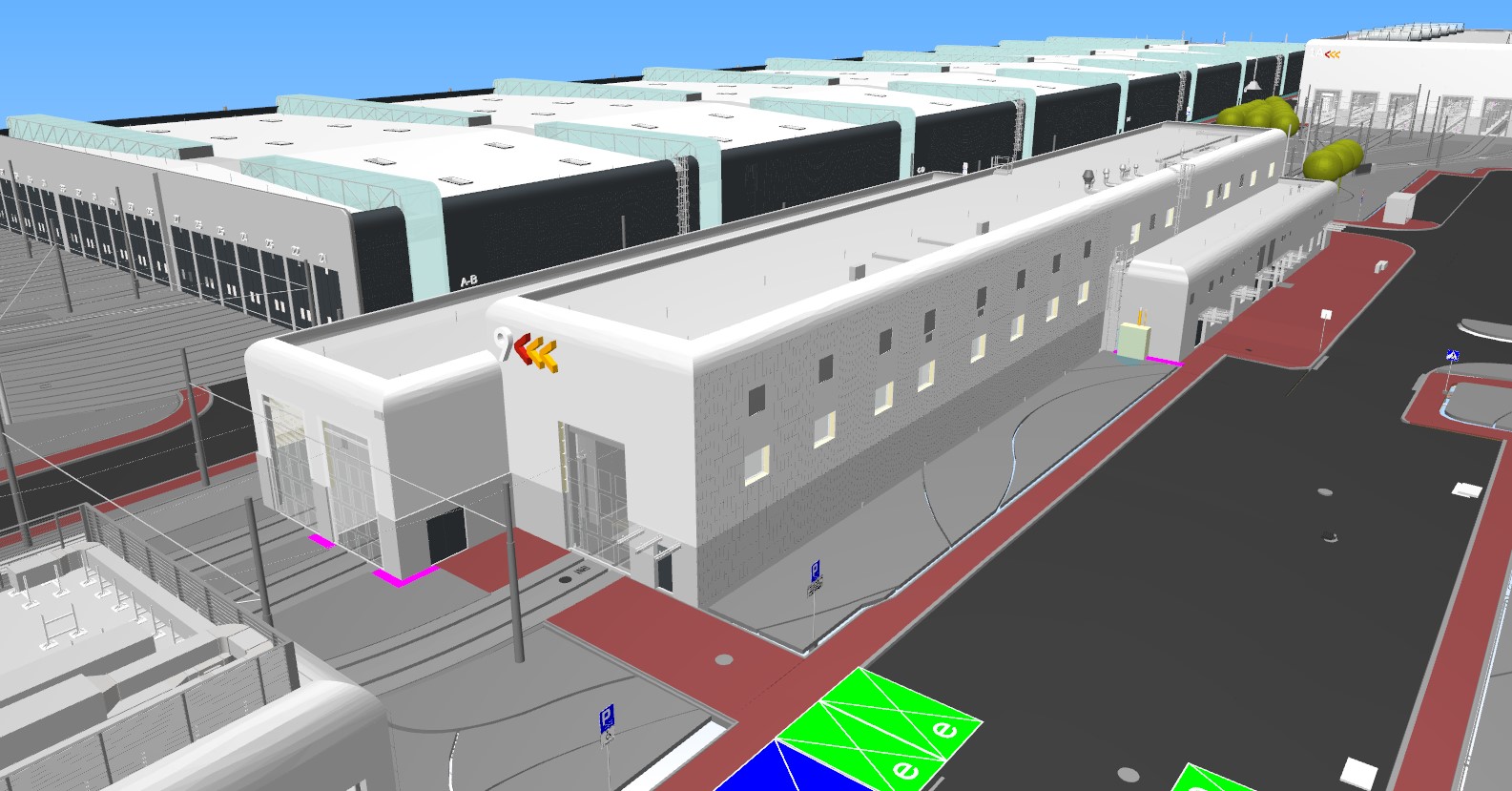

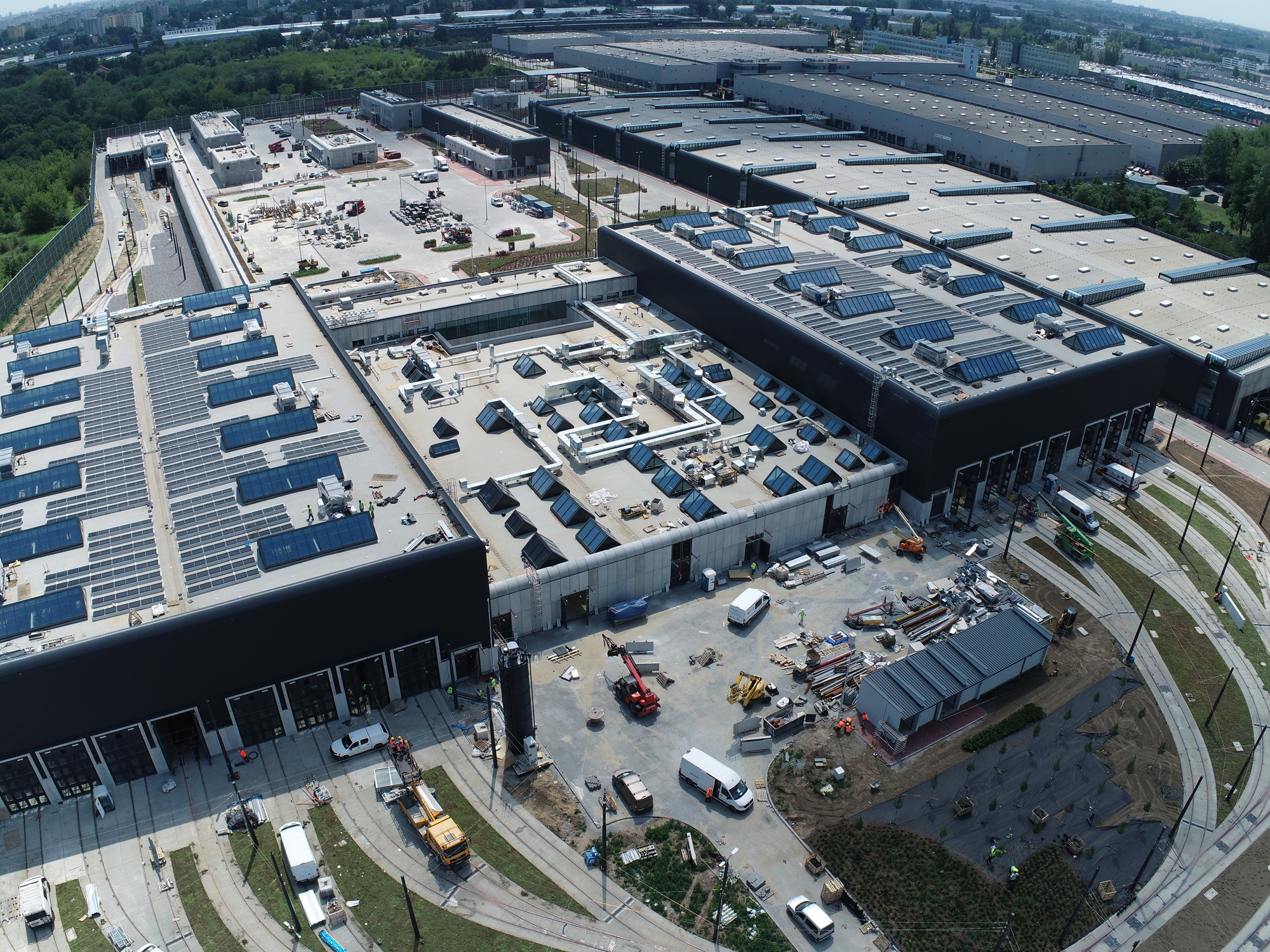

Widok ogólny na zajezdnie od strony północnej
